隨著技術的不斷進步，激光切割的應用日趨廣泛。創新這一主題始終貫穿于激光切割機研發、制造各個環節，為切割這一應用創造了更多全新的可能。

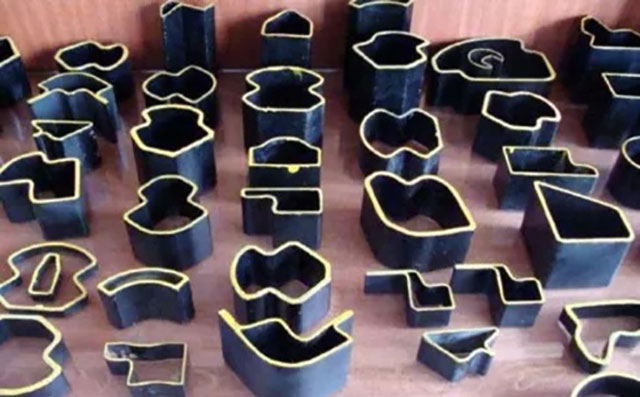

上海滬工技術團隊在滬工經典產品等離子相貫線切割機的基礎上，融合激光及數控技術，將管材及相貫線切割這一應用推向了全新高度，新一代激光相貫線切割機和重型多功能切管機隨之誕生，不僅可以完成對方管、圓管、橢圓管、異型管等管材的切斷、開孔，并且可以完成復雜的相貫孔切割、坡口切割等高級功能。
上海滬工激光切割機 萬千顧客優選

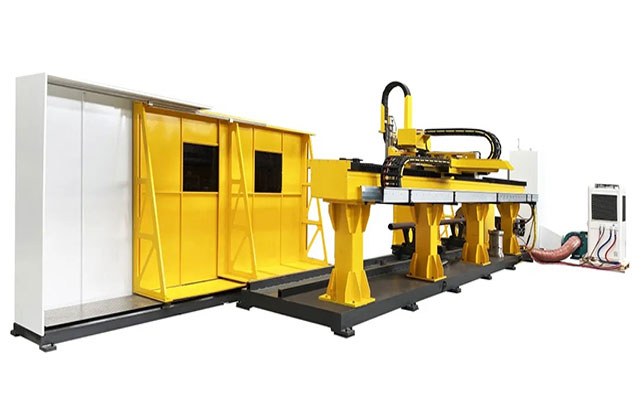

CNCG相貫線切割機系列

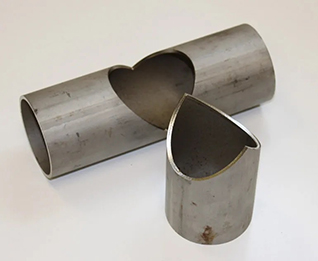

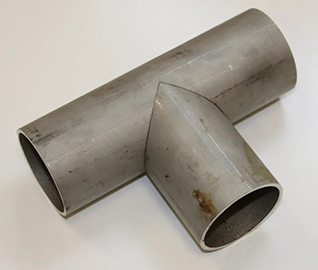

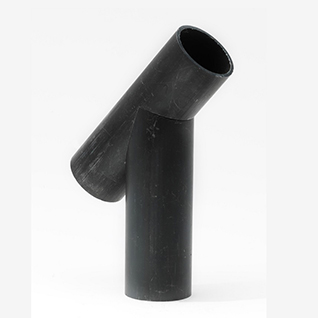

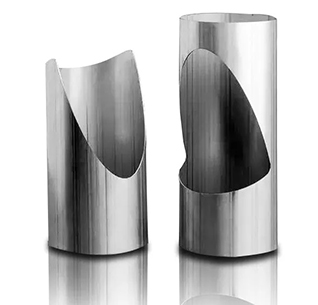

本設備采用移動橫梁設計適合切割大直徑管材，具備相貫孔切割功能，通過該功能可以在大管上精確的切割出投影輪廓為正圓的小孔，非常適合管件之間的貫穿焊接。
HGLT重型切管機系列

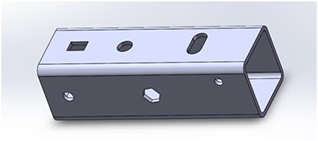

本設備采用雙卡盤式設計機構，具備圓管、方管、橢圓管等異形管材的切斷、穿孔、坡口以及多種不規則圖形的切割功能。
一、機器概述

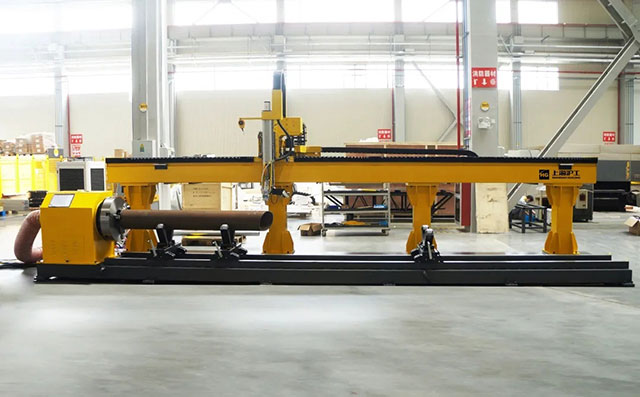

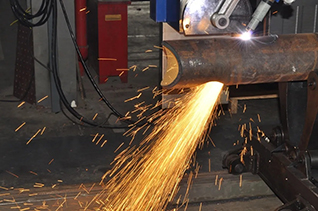

01丨CNCG系列相貫線激光切管機
CNCG系列光纖激光切割機為移動橫梁式管材切割機結構，由數控系統、底座、橫梁、托架裝置、擺軸切割頭等部分組成加工。橫梁采用輕量化鋼結構，運動剛性高，動態性能好。5軸聯動數控系統，可以實現各種復雜輪廓的精確切割。

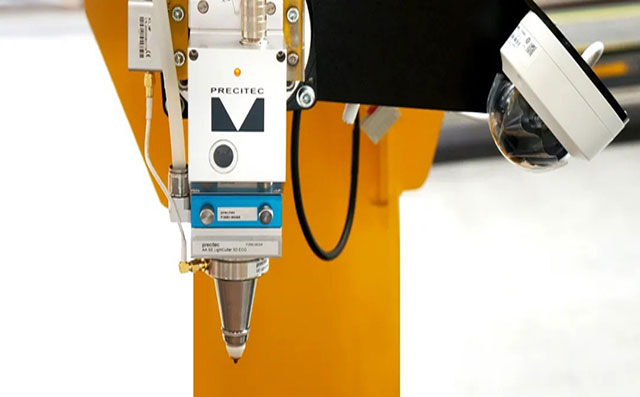

配備5軸聯動控制系統、管材專用激光切割頭和強大套料功能，能實現各種相貫線、坡口切割功能，整機結構緊湊，高可靠性和高效率切割性能。

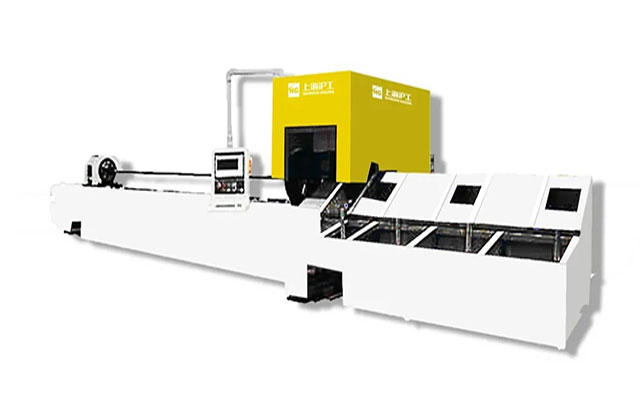

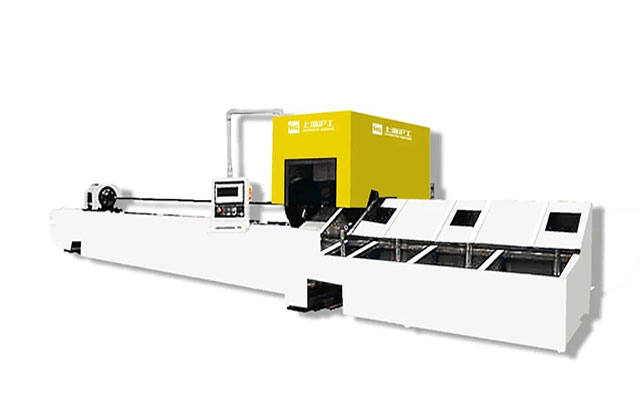

02丨HGLT系列重型多功能切管機

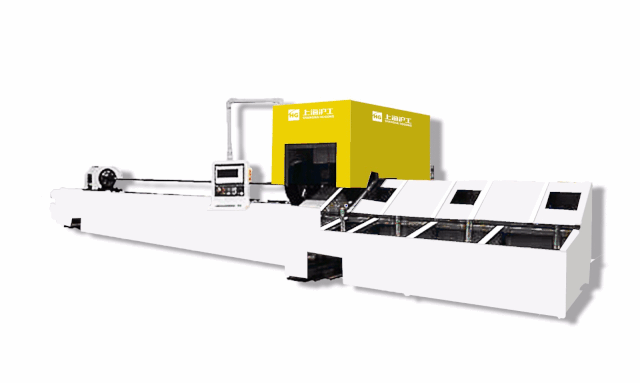

HGLT系列光纖激光切割機采用雙卡盤設計，是專門針對金屬管材加工設計的重型激光切管機。對于細長管加工特別設計了自動避讓的輔助支撐裝置，可以有效抑制管材高速旋轉時引起的管材跳動，提高切割精度。配合經過精密計算和優化的傳動系統，可達到行業更高動態性能，非常適合高速連續切割復雜工件。
二、設備參數

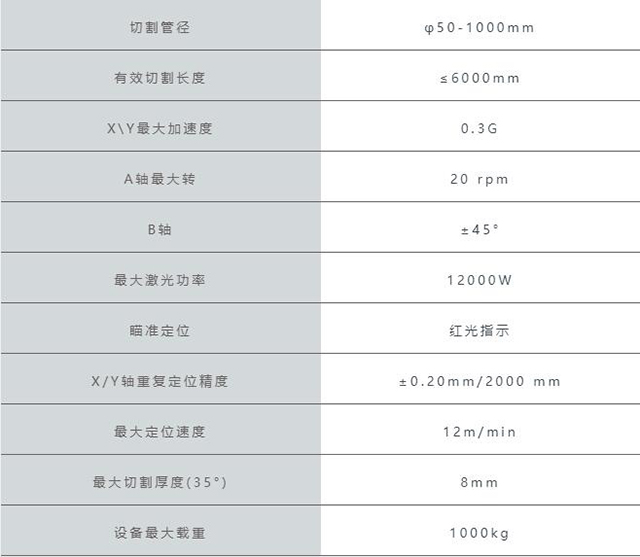

01丨CNCG系列相貫線激光切管機

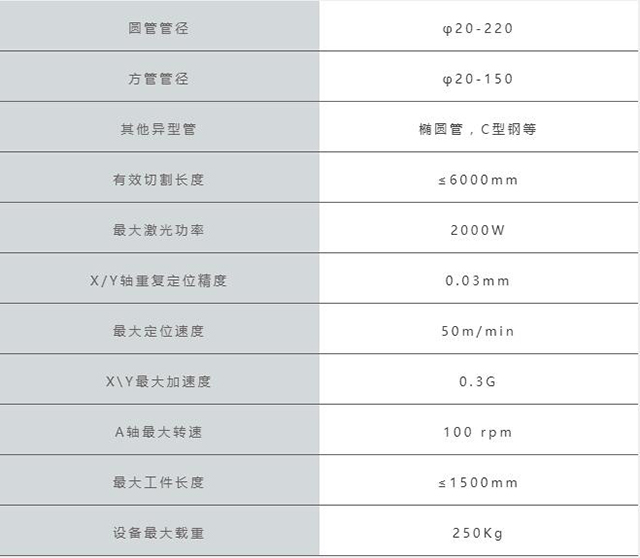

02丨HGLT系列重型多功能切管機
三、套料系統

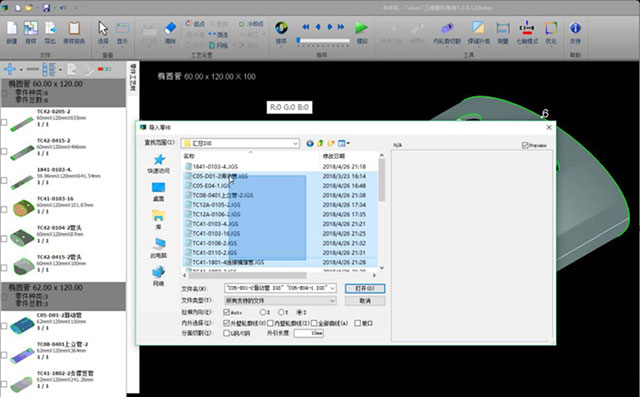

我司激光切管機隨設備附帶一套專業的切管套料軟件Tubest，具備強大的切管排版功能，本設備提供的切管套料軟件也可以在滬工其它切管設備上使用。該軟件可以大大提高材料利用率和加工效率并提供多種工藝手段優化加工過程。

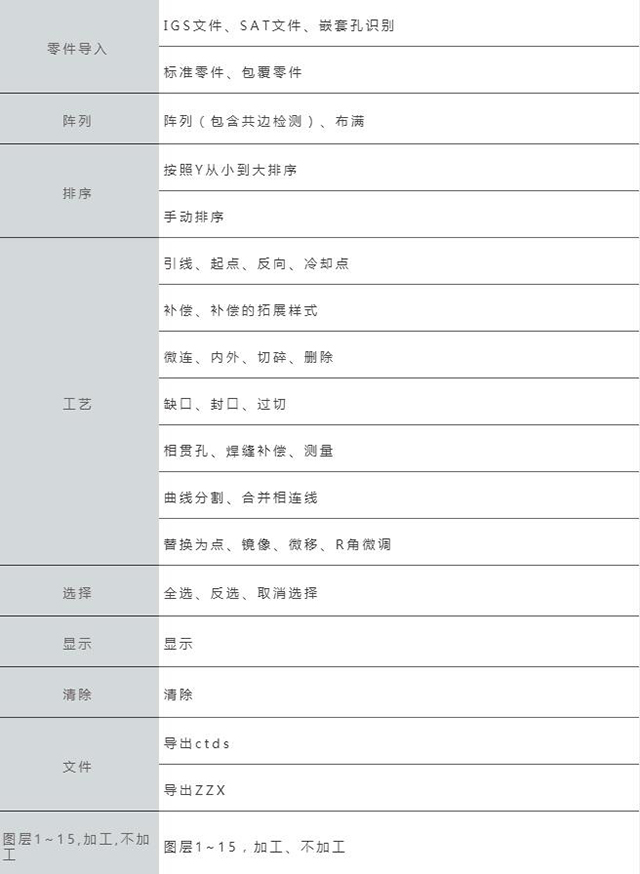

該系統具備以下功能:
支持快速導圖功能
自動優化切割路徑
支持快速排樣功能
支持自動尋種功能(圓管\方管\*異型管)
根據不同材質與厚度的工藝數據庫
四、自動上下料（料庫系統）
01
該裝置一次性裝料總重量最大可達3000kg，支持管材為圓管、方管、矩形管以及橢圓管等；
02
根據管材尺寸，自動調整機構位置，確保管材定向、分離；
03
根據不同管材自動調整送料位置，保證不同的管材都能準確送到主機卡盤中心；
04
完成上料過后，自動準備下一根管材，縮小上料等待時間；
05
上料裝置具備自動狀態識別、檢測功能，方便故障處理；
06
注意事項：
上料管材的扭曲、彎曲不低于GB/T 6728-2002中的允許偏差。上料管材為矩形管時，截面長寬比不小于1.5（對截面長寬比小于1.5的矩形管需提前說明，雙方預先確認）。

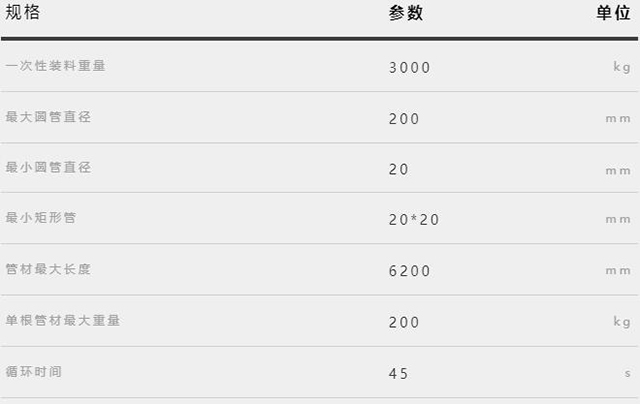

自動上下料對應參數
